Die Technik hinter präzisen 3D-Scans
Welche Scanner wir einsetzen, welche Datenformate Sie erhalten und welche Genauigkeit Sie erwarten können.
Pro2 im Einsatz, Pro3 auf Anfrage
Gescannt wird mit dem eigenen Pro2. Für genauere Punktwolken setze ich auf Anfrage den Matterport Pro3 ein (etwa ±20 mm auf 10 m).
Matterport Pro2
Damit scanne ich im Alltag. Die Punktwolke daraus liegt ungefähr bei ±1 Prozent, die Reichweite bei rund 5 Metern je Scanpunkt. Das ersetzt keine Vermessung.
- 134 MP Fotoqualität (HDR)
- Genauigkeit: etwa ±1 %
- Reichweite: rund 5 m je Scanpunkt
- 360°-Erfassung pro Standpunkt
- Scanzeit: 2-3 Min pro Raum
Matterport Pro3
Für genauere Punktwolken setze ich auf Anfrage den Matterport Pro3 ein (etwa ±20 mm auf 10 m). Der Aufpreis ist auf Anfrage.
- Nur auf Anfrage, Leihgerät
- Genauigkeit: etwa ±20 mm auf 10 m
- Bessere E57 als der Pro2
- Funktioniert bei Tageslicht
- Aufpreis auf Anfrage
Pro2 im Haus, Pro3 auf Anfrage
Gescannt wird mit dem Matterport Pro2. Für genauere Punktwolken setze ich auf Anfrage den Matterport Pro3 ein (etwa ±20 mm auf 10 m). Beides ist eine Punktwolke light: günstiger als Laserscanning, und kein Ersatz für eine vermessungstechnische Aufnahme.
Scanner im Überblick
Welcher Scanner für welches Projekt -- auf einen Blick.
| Eigenschaft | Pro2 | Pro3 |
|---|---|---|
| Genauigkeit | etwa ±1 % | etwa ±20 mm auf 10 m |
| Reichweite | rund 5 m je Punkt | besser als Pro2 |
| Ideal für | Innenräume | Fassaden, große Hallen |
| Scanzeit / Raum | 2-3 Min | 2-5 Min |
| Punktwolke (E57) | ✓ | ✓ |
| Fotorealismus | 134 MP HDR | Standard |
Alle Angaben beziehen sich auf optimale Einsatzbedingungen. Die tatsächliche Genauigkeit hängt von Umgebungsfaktoren ab.
Was Sie aus dem Scan erhalten
Von der Punktwolke bis zum begehbaren 3D-Modell -- alle Formate aus einem Scan.

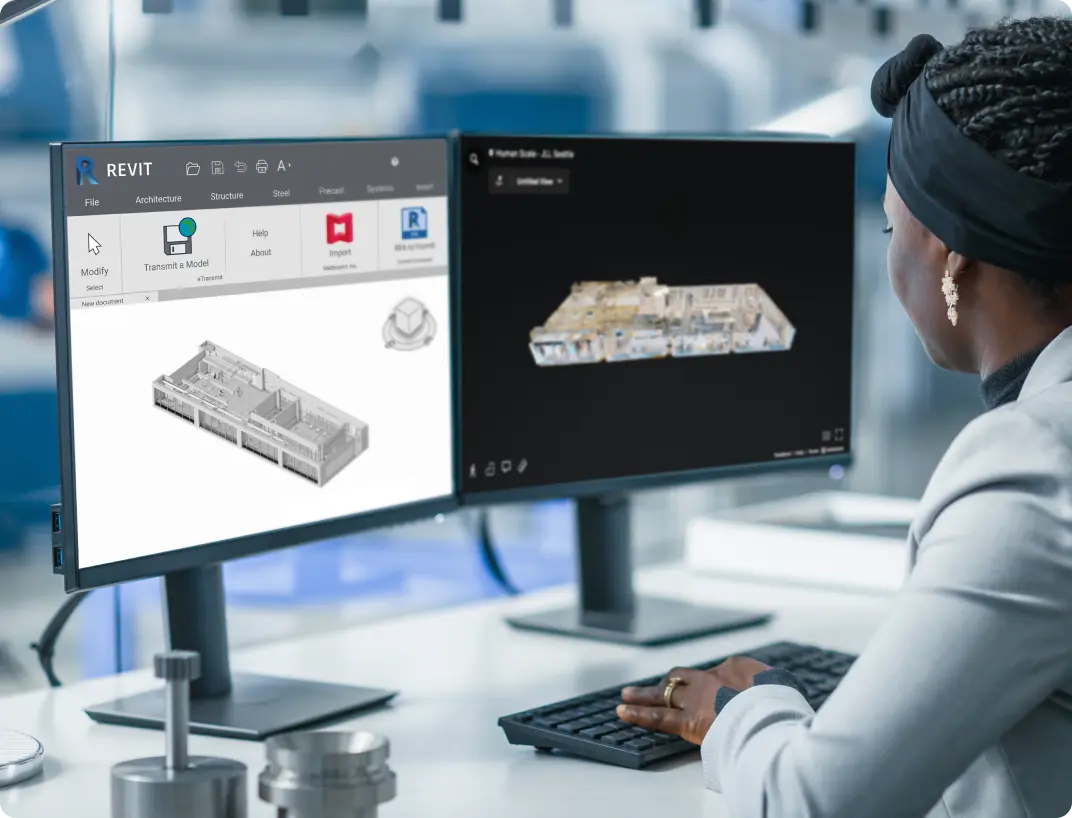

E57
Punktwolke
Industriestandard für Punktwolken. Importierbar in Revit, ArchiCAD, AutoCAD und CloudCompare. Ohne Passpunkte ist die Punktwolke nicht lagebezogen.

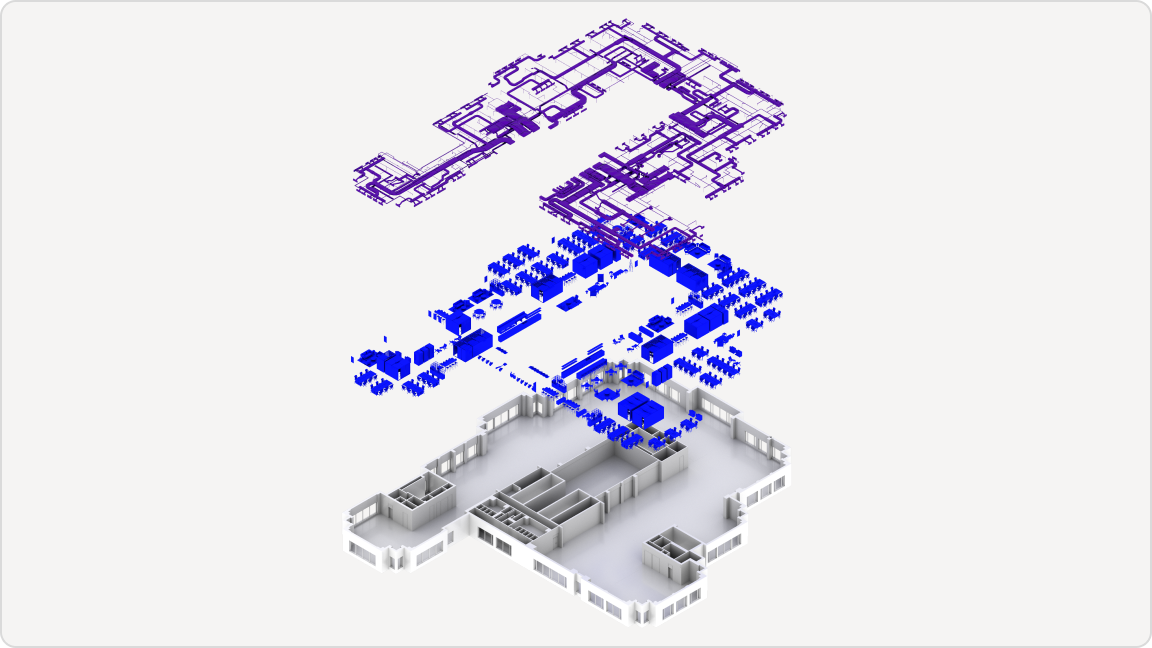

BIM-Modell
3D-Gebäudemodell für BIM-Workflows, LOD 200, für Architektur und Facility Management.
2D-Grundrisse
Grundrisse, Schnitte und Ansichten aus dem Scan. Als Arbeitsgrundlage, nicht als Vermessung.
Digitaler Zwilling
Begehbares 3D-Modell im Browser. Messen, Kommentieren, Teilen -- kein Plugin nötig. Zugang per Link für alle Projektbeteiligten.
3D-Mesh
Texturiertes 3D-Modell für Visualisierung, Rendering und CAD-Import. Nutzbar in Blender, SketchUp, 3ds Max und anderen 3D-Programmen.
Für welche Projekte eignet sich Matterport?
Die Pro2-Punktwolke liegt ungefähr bei ±1 Prozent und rund 5 Metern je Scanpunkt. Das reicht als Arbeitsgrundlage, nicht als Vermessung. Der Pro3, auf Anfrage, liegt etwa bei ±20 mm auf 10 Meter.
| Anwendung | Anforderung | Matterport geeignet? |
|---|---|---|
| Sanierungsplanung | ±20 mm auf 10 m | Pro3 auf Anfrage |
| Fassadenaufmaß | ±20 mm auf 10 m | Pro3 auf Anfrage |
| Grundrisserfassung | etwa ±1 % | Pro2, als Arbeitsgrundlage |
| Flächenberechnung | etwa ±1 % | Pro2, als Arbeitsgrundlage |
| Denkmalschutz-Dokumentation | begehbares Modell | Pro2 |
| Gerüstplanung | ±20 mm auf 10 m | Pro3 auf Anfrage |
| Präzisionsvermessung | ±2mm | Nein |
| Maschinenaufstellung | ±1mm | Nein |
